令和の時代にPC98環境を復活するまで　その1

皆さんこんにちはRCKです！

ブログの記事で色んなネタがあるのですが、ちょっと懐しい話題を書いてみます(^^)

2025年の目標の一つに「断捨離」があるのですが、その一環として、9月のとある休日、自宅敷地の裏に建っている倉庫の荷物を片付けていました。

作業は順調に進み、要らないものを分別、ゴミ出しの日にすぐに出せるように準備しながら、倉庫の奥の方へ進むと、大きなダンボール箱を見つけます。

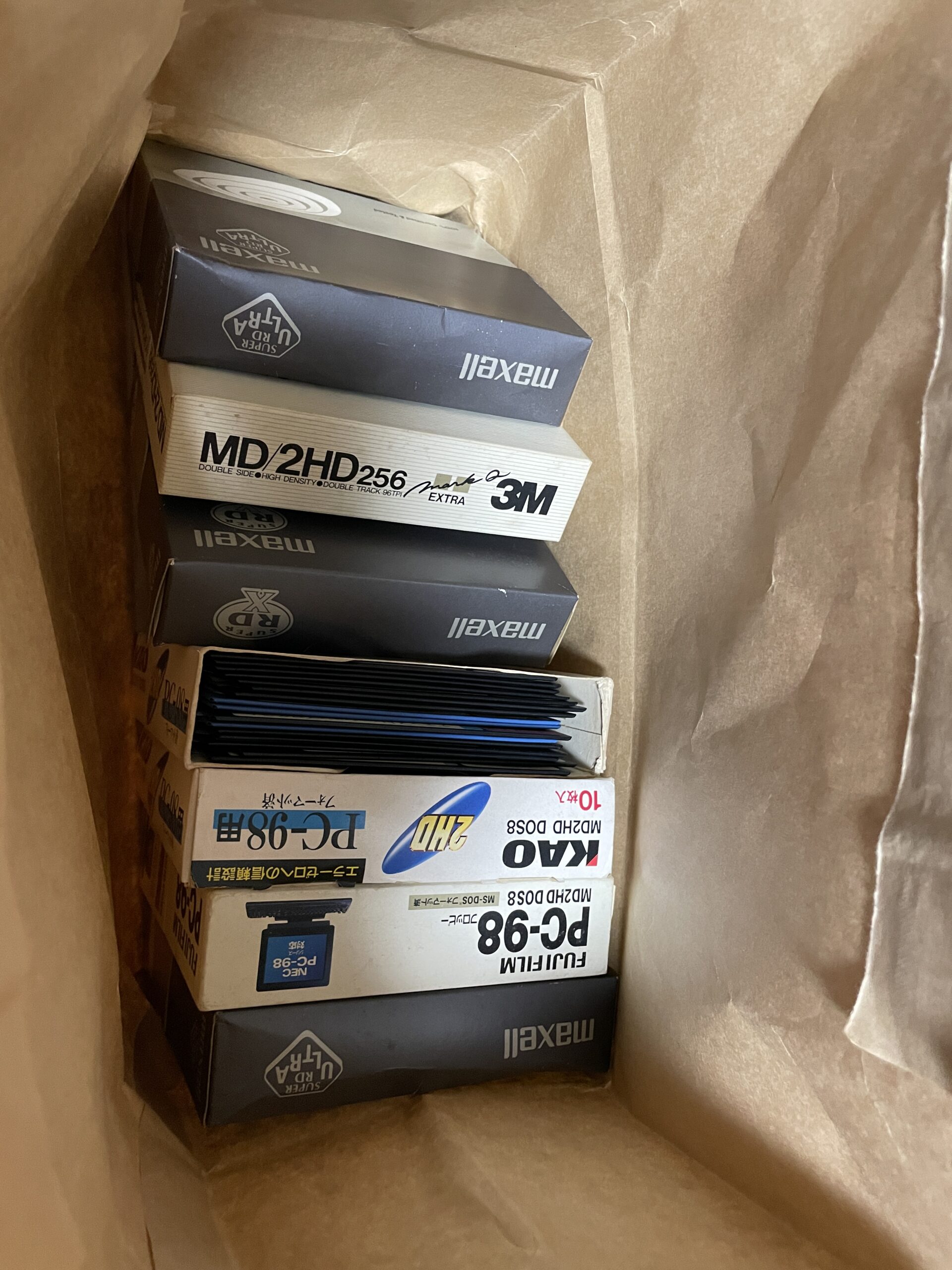

その中を開けてみると、、、まぁなんと懐しいものが！！

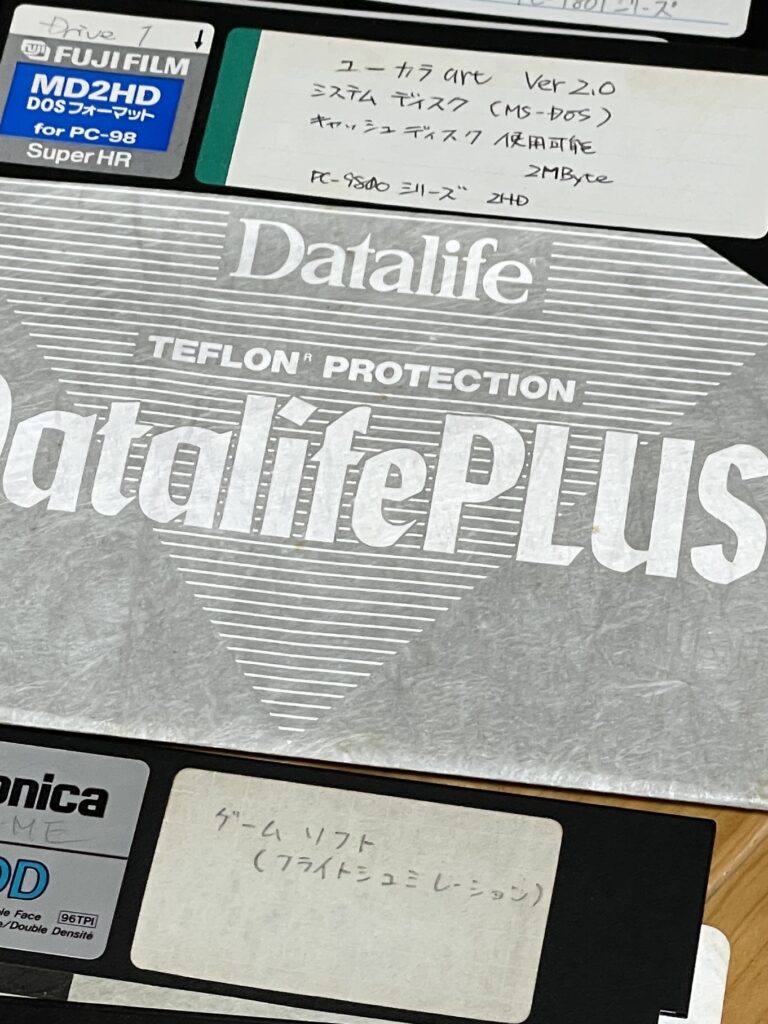

まさかの５インチフロッピーを発見！！懐かしさのあまり、もちろん断捨離は中断です(笑)

恐らく高校から大学生の頃、親が仕事で購入したPC9801VM21で使っていたものです。

手書きのラベルを見ると、当時の記憶があざやかに蘇りますね(^^)

こんな物が出てきてしまったらさぁ、次に考えるのは、データは読めるだろうか？ちゃんと起動するだろうか？？となりますよね！(笑)

実は手元にはPC9821V13改(MMX Pentium233)というPC98環境があるのですが、3.5インチモデルなのと、この機種に外付け5インチドライブを取り付けるには、オプションのCバスボードをはじめ、その他の部品が必要となります。

ハードオフを巡ってみましたが、ジャンクコーナーにはそもそもPC98関連の部品はほぼ皆無で、令和の時代、これを揃えるのは現実的ではなさそうです💦

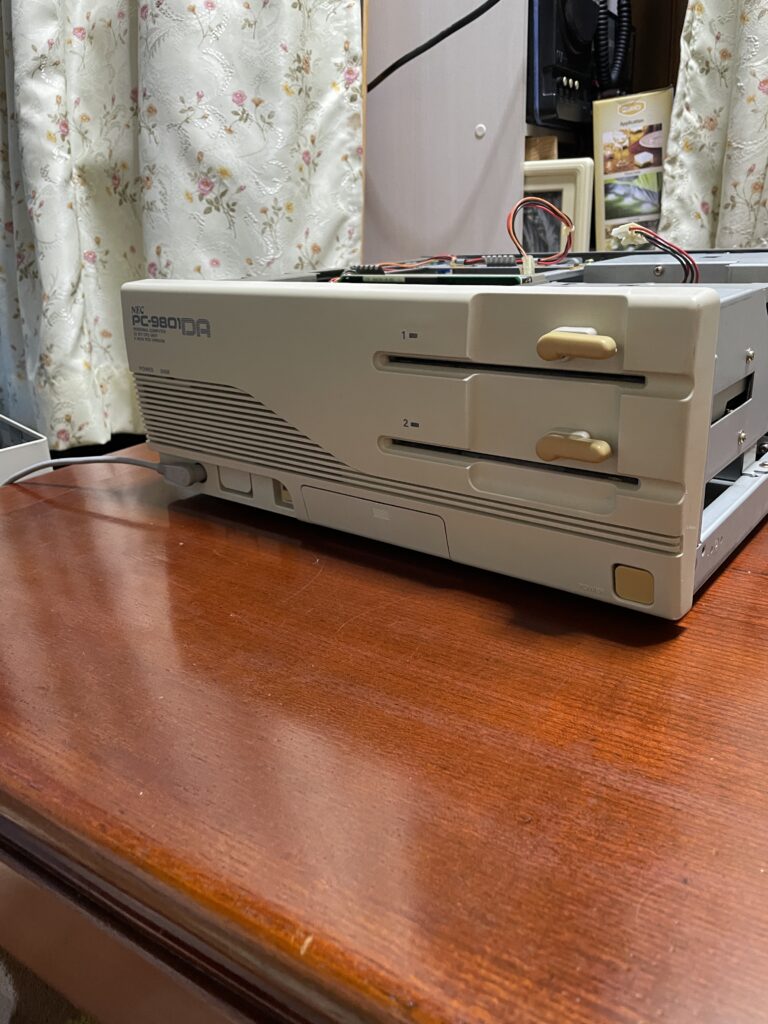

と言うわけで、知人にダメ元で「今更だけどさぁ、5インチのPC98なんて持ってないよね？」って尋ねたら、「５インチのPC98？？DAがあるよ！」って事で、懐かしのCRTもセットで借りてきました！

ワクワクしながら電源スイッチを入れると、、、

あれ？？？通電しないやん💦💦電源ランプも点かないし、あの「ピポッ！」音もしない💦

持ち主に尋ねると「あれ～？この前まで動いていたような？？まぁ古いからねｗ」との事で、分解の許可をいただき、修理を試みる事に。

こりゃあ、５インチフロッピーを読ませるために、いばらの道に迷い込んだかも？(笑)

気を取り直してググってみると、この機種では電源ユニット内のコンデンサー劣化で故障している可能性が高いとの事。

先人の皆様がブログやYouTubeで動画をアップされていますので、それを見ながら分解を進めます。

ここで念のために書きますが、分解修理には危険が伴います。

特に今回の電源ユニットにはAC100vが供給されていますので、感電事故が起こる可能性があります。更に、失敗して故障範囲を拡大してしまい、取り返しのつかない事態になる可能性もあります。

このブログの内容を真似して上記の状態となったとしても、当方は一切関与いたしません。作業される場合は、くれぐれも自己責任にてお願いいたします。

さて、話を進めますね。

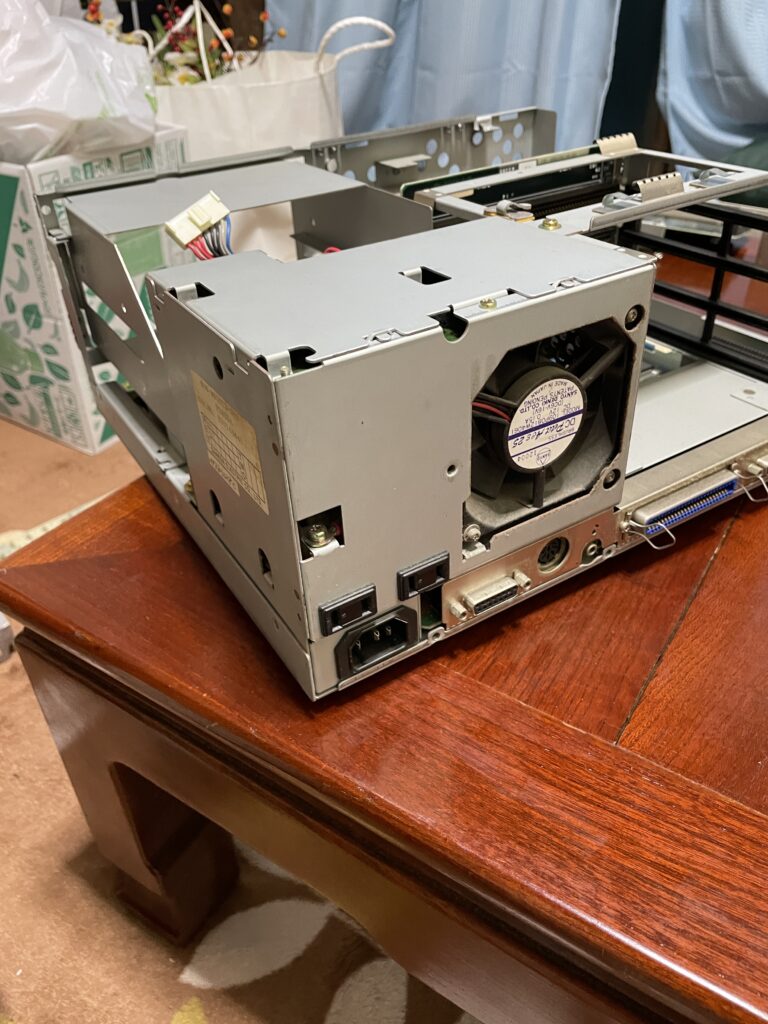

とりあえず電源ユニットを取り外して単体でチェックすると、案の定＋12v、＋5v共に出力なし💦そりゃ動かないはずですね(^^;)

という事で、分解して中の基板を外してみます。

取り出した基板です。

コンデンサのCX1が怪しそうですが、抵抗のRX2、RX3も怪しそうですね💦

コンデンサC23と、抵抗R17も怪しいですね💦

まずはこの辺りを交換してみることとします。他の部品も脚の腐食が気になりますが、部品そのものは良さそうなので、アルコール洗浄でお茶を濁す事に(笑)

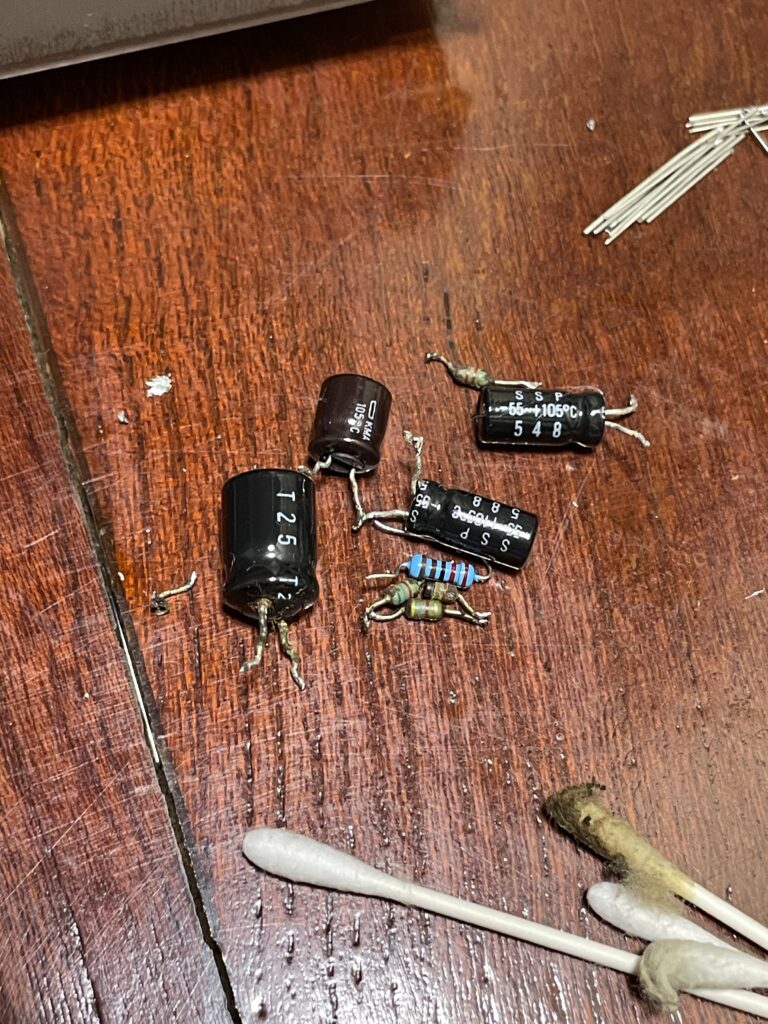

今回交換した部品です。(青い金属皮膜抵抗は間違ってつけたものを外した残骸です💦)

ばらした電源ユニットを組みなおし、電源ユニット単体でチェックすると、今度は+12v、＋5v共に出力されている！(^^)v

電源ユニットを本体へ戻して、電源を入れます！が、、、電源ランプはつくものの、「ピポッ！」音はせず💦

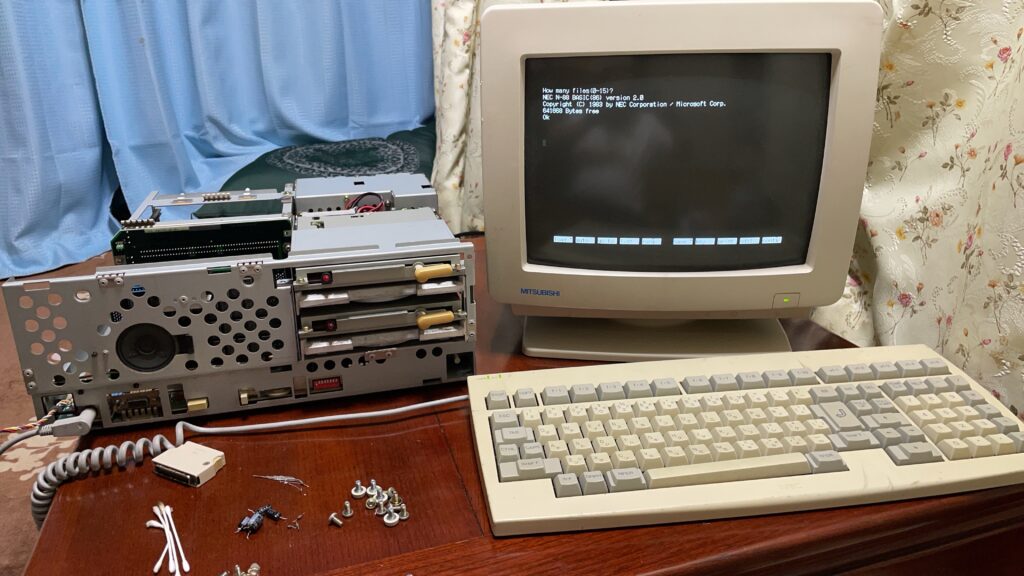

一瞬、メイン基板か？？とも思いましたが、電源ユニットにある電圧調整の半固定VRを調整すると、無事起動に成功！やった～！(^^)v

これでやっと、５インチフロッピーを読ませる環境の準備が整いました！(^^)ｖ

さてさて、ちゃんと読めるのでしょうか？ワクワクしますね！(笑)

これ以降は、その２へ続きます！しばらくお待ちくださいませ！
